村田首款内置分割比例自动切换功能的降压DC-DC电荷泵IC实现商品化~

分享到:
点击次数:109 更新时间:2023年01月27日16:00:31 打印此页 关闭

村田首款内置分割比例自动切换功能的降压DC-DC电荷泵IC实现商品化~峰值转换效率99% 适用于1mm以下的低矮应用~

  • 电源相关产品

2023/1/26

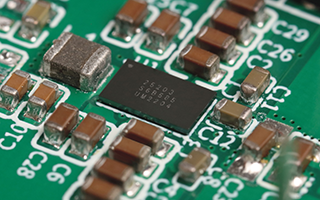

株式会社村田制作所(以下简称“村田”)开发了村田首款内置分割比例自动切换功能的降压DC-DC电荷泵IC“FlexiCPTM系列(PE25203)”。该产品已开始批量生产。

近年来的笔记本电脑市场,随着处理器功耗的改善,显示器等周边设备的功率损耗比例呈增加趋势。当下,显示器所需的驱动电压是由安装了处理器的主板生成的,而与此同时也面临着显示器与主板之间的连接器和电缆产生的铜损耗问题。为此,需要一种可在显示器内将电池电压直接转换为电压的薄型且高效率的直流-直流(DC-DC)转换器。
在此背景下,村田开发了“FlexiCPTM系列PE25203”,其内置了根据电池电压自动切换分割比例的功能,并实现了高度1mm以下的99%峰值转换效率。
“FlexiCPTM系列(PE25203)”基于村田自主研发的实质无损开关电容器架构(1),将3芯/2芯电池电压进行3分割或2分割,对1芯输入构成的系统,以99%的峰值转换效率提供电力。此分割比例拥有根据电池电压自动切换的功能,防止在低输入电压事件时后段设备停止运行。此外,通过采用交错方式(2)还实现了极低的输入输出纹波(3)性能。

  • (1)开关电容器架构: 由电容器和半导体开关构成的电压转换电路。
  • (2)交错方式:让并联配置的相同电路网依次工作而不会重复的电路方式。
  • (3)输出纹波:叠加在直流电压上的交流电压分量。

电源模块业务部门低功率产品部的三上修司部长表示:“到目前为止,对于笔记本电脑内的中间总线电压,虽然采用了传统的降压转换器方式,但无法满足薄型、高效率的要求,电源设计者不得不将其安装在主板上。实现了薄型高效率的“FlexiCPTM系列(PE25203)”,通过将电池电压输入到显示器内部,可大幅降低铜损耗。此外,分割比例自动切换功能还提高了动作稳定性,为用户提供舒适的电脑运行环境。”

本产品的特征

  • 以99%的峰值效率提供最大4A的输出电流
  • 采用交错方式,实现了极低的输入输出纹波和噪声特性
  • 电压分割比例(3分割、2分割)自动切换功能
  • 通过脉冲跳跃功能改善轻负荷效率
  • 内置FET开关

主要规格

输入电压范围5.7V~10V(2分割模式时)、8.4~15V(3分割模式时)
输出电压范围输入电压÷2(2分割模式时)、输入电压÷3(3分割模式时)
负载电流4A
结区温度-40~125℃
保护电路防止低电压故障、过电流保护、过热保护
其他电压分割比例自动切换功能、脉冲跳跃功能

封装

WLCSP封装

主要用途

笔记本电脑、LCD显示器、其他2芯/3芯电池构成的移动设备




上述信息来源于村田官网 www.murata.com
